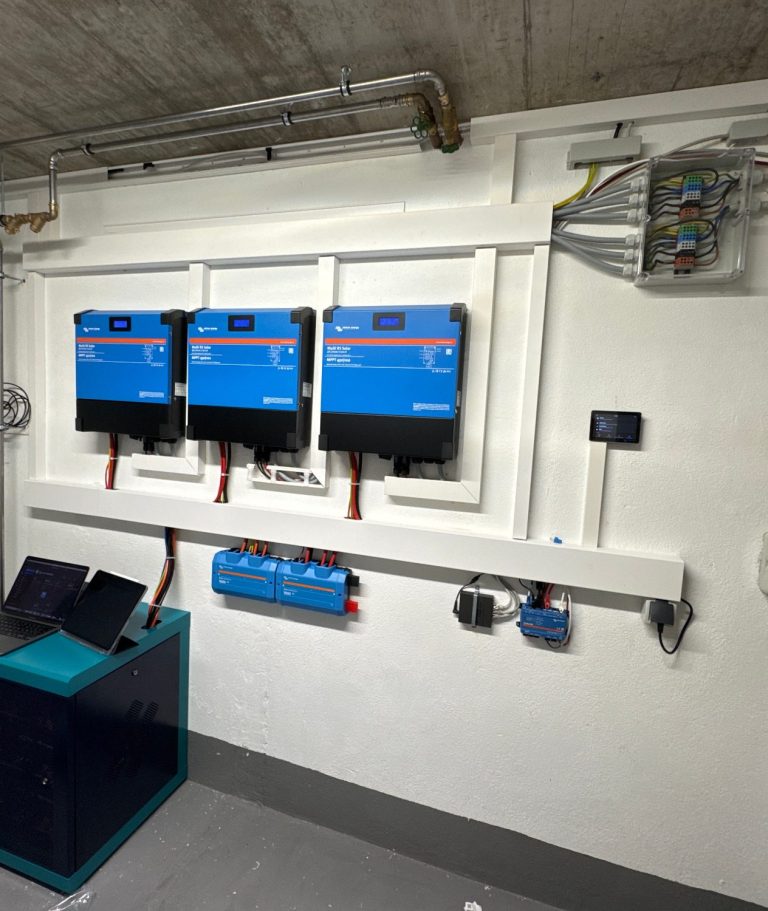

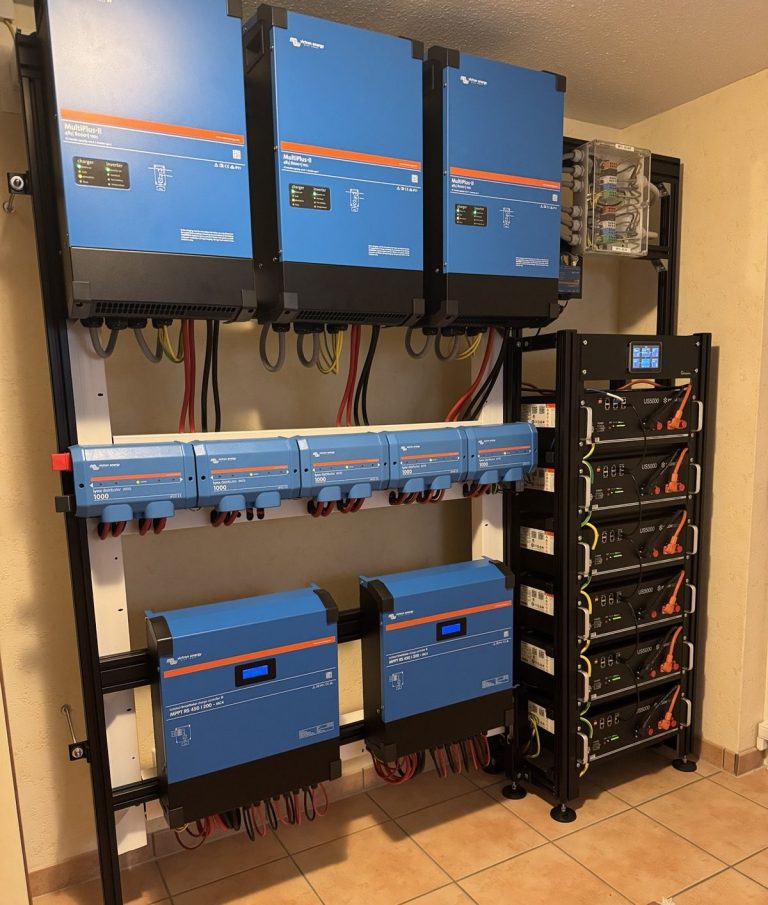

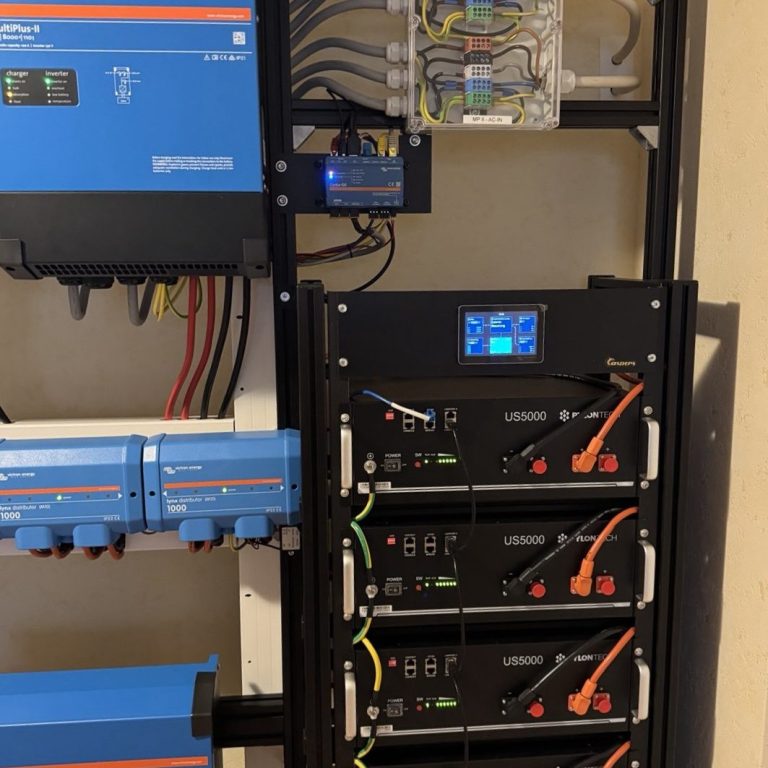

Das Gesamtsystem während der ersten Inbetriebnahme. Alle Komponenten wurden geprüft, die Kommunikation zwischen den Victron-Geräten eingerichtet und die grundlegenden Betriebsfunktionen erfolgreich getestet.

3-Phasiges Hauskraftwerk mit Victron Multi RS6000

Auf den Bildern sehen Sie eine kürzlich realisierte Kundenanlage. Es handelt sich um ein 3-phasiges System auf Basis der neuesten Victron Multi RS6000, ausgestattet mit voller USV- und Ersatzstromfähigkeit. Die Systemleistung beträgt 18 kVA und deckt auch höhere Lasten kurzzeitig zuverlässig ab.

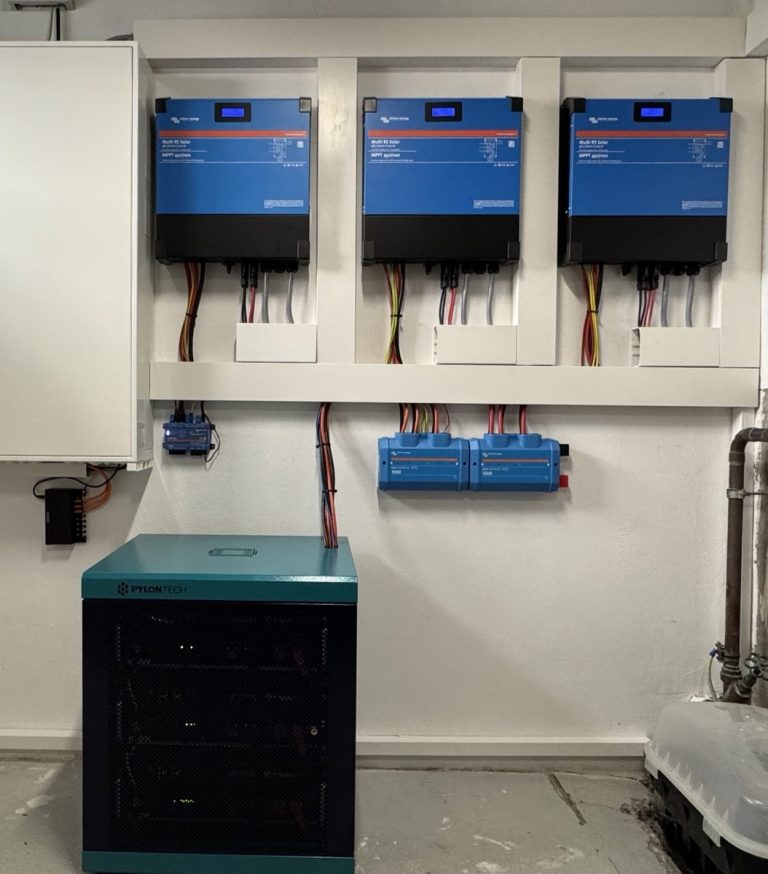

Das System ist modular aufgebaut und wird durch eine 14,3 kWp PV-Anlage unterstützt. Im Rahmen der Umbauten wurde der Schaltschrank komplett erneuert und alle Victron-Komponenten sauber integriert.

Zur Energiespeicherung wurde eine LiFePO₄-Batterie verbaut, die 15 kW Lade- und Entladeleistung bietet. Überschüssige Energie kann zusätzlich über einen MypV-Heizstab für die Warmwasserbereitung genutzt werden. Die Steuerung erfolgt über das LAN-verbundene Cerbo-Modul, sodass auch komplexe Betriebsstrategien, wie die jahreskreisabhängige Nulleinspeisung im Sommer, umgesetzt werden können.

Dank der modularen Bauweise lässt sich die Anlage jederzeit erweitern, zum Beispiel um Generatoren oder Ladestationen. Die Bilder zeigen den aktuellen Aufbau und die Integration aller Komponenten im Schaltschrank.

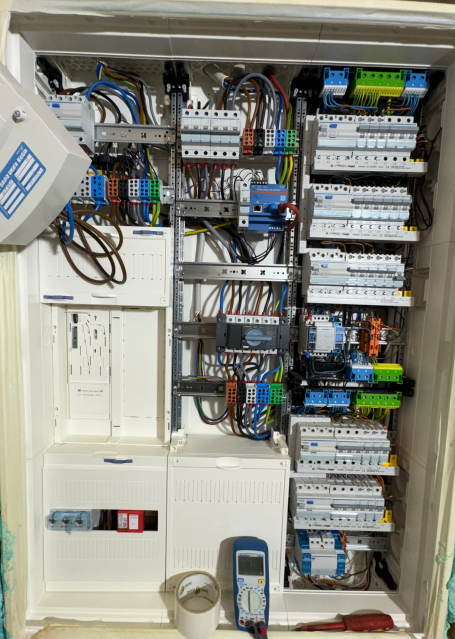

Aufbau und Verdrahtung des neuen Schaltschranks während der VDE-Prüfung. Der bestehende Zähler wurde provisorisch montiert und wird im nächsten Schritt auf ein eHZ-Zählersystem umgestellt.

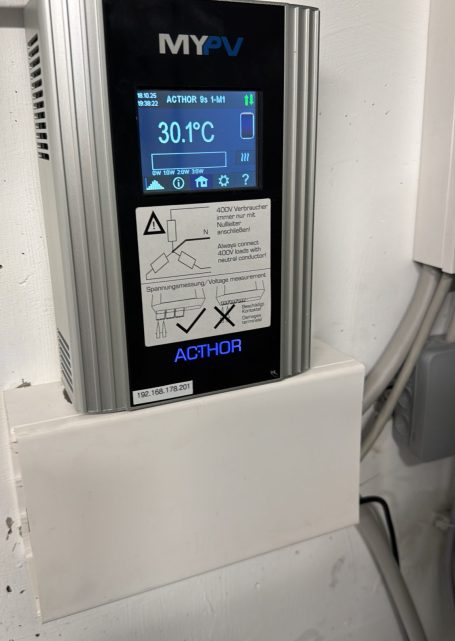

Der MyPV AC•THOR 9s ist über LAN und Modbus direkt mit dem Victron Cerbo verbunden. So wird überschüssige PV-Energie automatisch zur Heizungsunterstützung genutzt und effizient in Wärme umgewandelt.

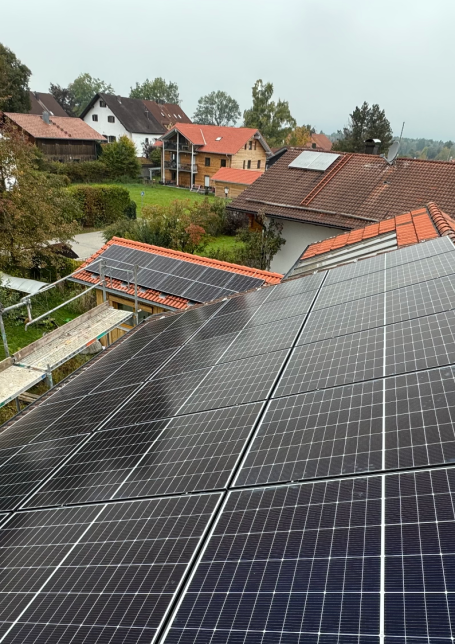

Die PV-Anlage mit 14,3 kWp verteilt sich auf mehrere Dachflächen – etwa zwei Drittel nach Süden und ein Drittel in Ost-/West-Richtung. Dadurch wird die Stromerzeugung über den Tag gleichmäßiger verteilt und die Eigenstromnutzung optimiert.

Einphasiges Hauskraftwerk Mit Victron Multi RS6000 und Notfallbackup

Die Anlage basiert auf einer einphasigen Victron Multi RS6000 und wurde speziell für flexible und zuverlässige Energieversorgung konzipiert. Sie verfügt über einen 10 kWh LiFePO₄-Speicher und eine 6 kWp PV-Anlage auf dem Dach, die den Großteil des Energiebedarfs abdeckt und gleichzeitig überschüssige Energie effizient speichert.

Eine besondere Funktion ist das integrierte Batterieladegerät für einen Generator. Im Notfall kann der Generator die Batterie laden, sodass die Anlage auch bei längeren Stromausfällen zuverlässig arbeitet. Ergänzend kann der Victron Multi RS über einen Lastumsschalter ein Inselnetz erzeugen, wodurch ausgewählte Verbraucher weiterhin mit Strom versorgt werden, selbst wenn das öffentliche Netz ausfällt.

Aufgrund des begrenzten Platzes im Zählerschrank wurde die gesamte Anlage übersichtlich in einem Unterverteiler installiert. Dort sind alle Komponenten – inklusive Smartmeter und Lastumsschalter – sauber integriert und leicht zugänglich. Diese Bauweise ermöglicht zudem eine zukünftige Erweiterung, etwa durch zusätzliche Speicher, PV-Leistung oder Ladeinfrastruktur für Elektrofahrzeuge.

Die Kombination aus PV, Speicher, Notfall-Backup und Inselnetzfähigkeit macht diese Anlage zu einer vielseitigen Lösung, die sowohl den täglichen Eigenverbrauch optimiert als auch für unvorhergesehene Situationen gewappnet ist.

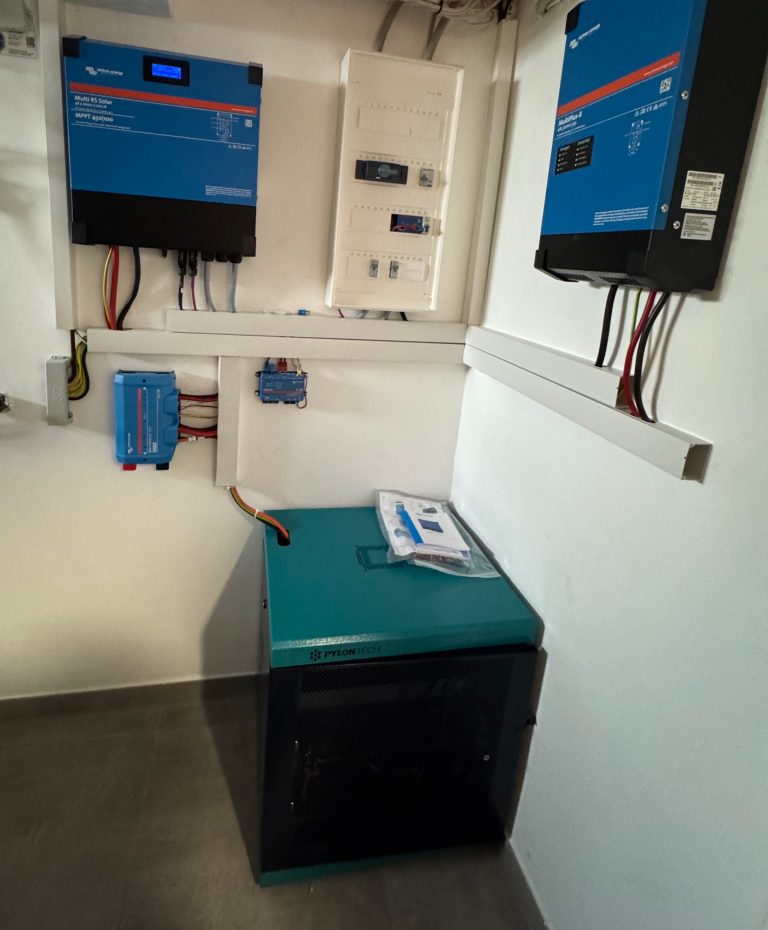

Einphasiges System mit Victron Multi RS6000, 10 kWh LiFePO₄-Speicher. Alle Komponenten Modular aufgebaut

Innenleben des Unterverteilers mit Lastumschalter und Smart Meter. Die Verdrahtung ist sauber angeordnet, alle Komponenten sind für die Steuerung des Inselnetzes und die Notfall-Backup-Funktion integriert.

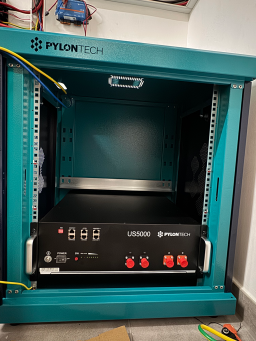

Batterieschrank im Aufbau: Die 10 kWh LiFePO₄-Batterie wird installiert und für die Integration in das System vorbereitet.
